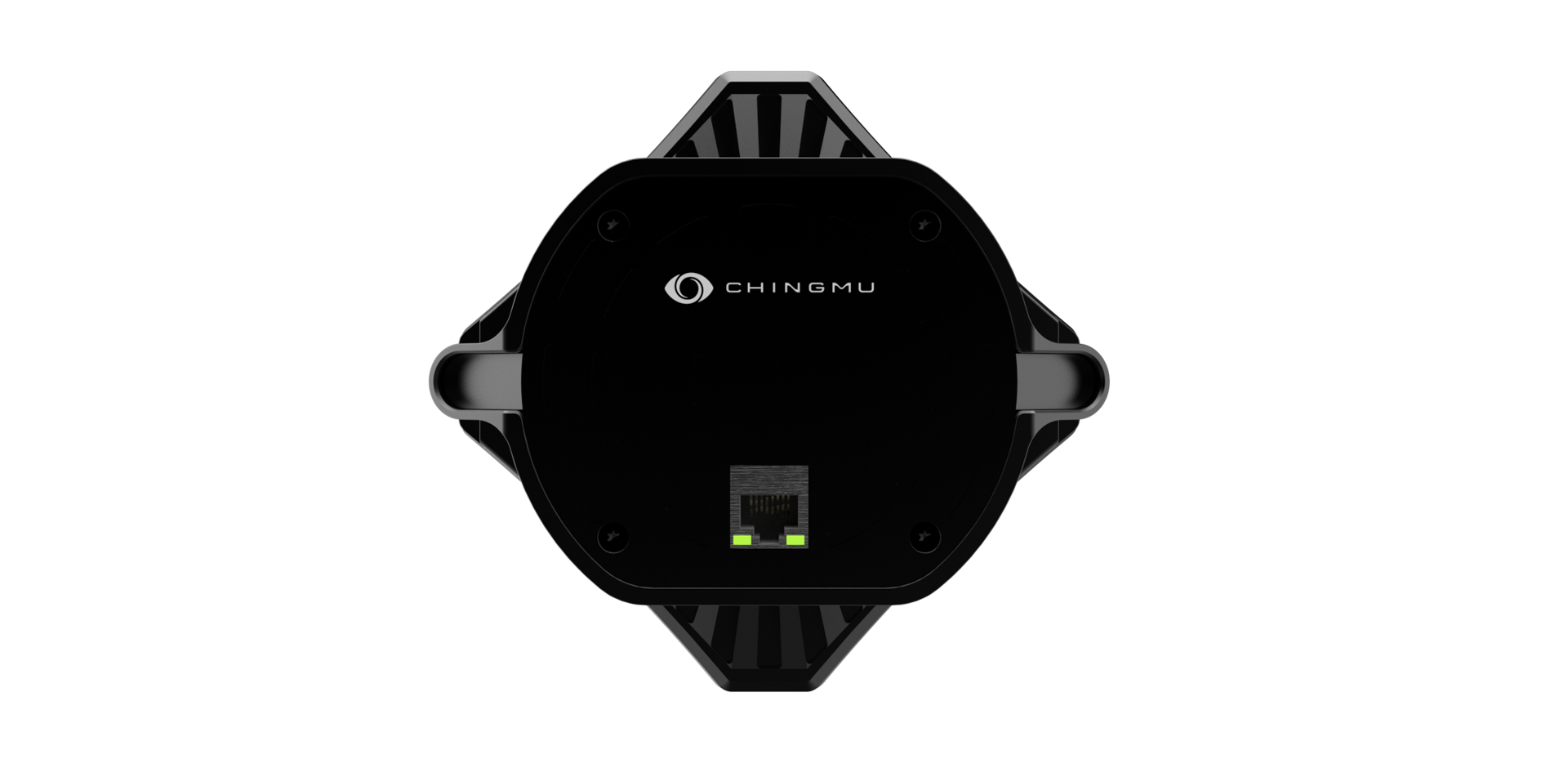

MC4000W

分辨率、视场角与追踪距离的完美结合


超大FOV

超大FOV,89°*89°的视场角为追踪范围内无死角捕捉提供了保障。

强大的片上图像处理能力

内嵌高性能FPGA及2片512MB DDR3芯片,双核ARM A9,16MB QSPI,4GB片上存储,可在拍照过程中对传感器捕获的数据进行实时同步解算。

40000000000000 (2).jpg

被动散热

灯板背部大片散热片,封闭式设计,被动式散热,在保持高性能的同时远离灰尘、水及噪音的干扰。


支持主动/被动标记点

兼容主动与被动标记点,可对主动标记点进行单独编码,主动光模式下追踪距离进一步提升,抗干扰能力更强。无论何种标记点,位置追踪精度0.1mm,角度精度0.1°,重复误差小于0.02mm。


直观的状态指示

镜头前方的三色LED灯圈可变换不同的颜色及闪烁频率,得益于此,相机的不同工作状态即使在远距离也能做到一目了然。


内置惯性传感器

内置9轴惯性传感器,陀螺仪可编程FSR支持最大±2000 dps,加速度计可编程FSR支持最大±16g,3轴罗盘范围宽至±4900μt,可有效实时监测相机状态。


与其它相机混用

MC系列相机采用兼容性设计因此可根据实际情况互相混用。


便捷安装

无需POE分离器,一根网线即可完成供电、数据传输、同步等功能。单根网线最长可达100米,也可通过POE交换机中继延长。


支持与其它设备同步

MC系列相机搭配同步器可与VESA、LTC、GENLOCK等各种信号保持同步,也可同步驱动测力台、肌电、投影机等任意第三方设备。


性能可靠

性能可靠,我们的相机通过了ROHS、CE、FCC、VCCI认证,同时相机在高低温环境、震动环境以及潮湿环境的使用性能得到了专业的检测机构认证。

适用各场景的动捕专家
青瞳的MC企业级光学动捕相机系列,适用于不同的使用场景、行业与环境。搭配不同的软件定制, 帮助您更高效更全面更便捷地完成每一次空间动作捕捉。全栈式动捕解决方案,完善的售后服务体系,解除您使用的后顾之忧。
  • 连续校准中

  • 连续校准后

  • 6DOF

  • 3D 坐标

  • 实时预览

  • 主流软件

高精的追踪效果与深度的适配兼容

支持刚体定位、肢体捕捉、手指捕捉、6DOF捕捉,实时预览追踪目标的3D空间坐标与动作状态轨迹,支持VRPN、TrackD、DTrack、LiveStream等多种协议,兼容所有的主流软件。

产品参数

了解我们的详细参数

焦距(毫米)
6
延迟(毫秒)
5.5
接口类型
GigE/PoE+
最大帧率
180Hz
同步模式
Network
红外补光
Yes
分辨率
2048 * 2048
LED数量
20
光学手指
Yes
全身追踪
Yes
垂直视场角
89
水平视场角
89
整机功耗(瓦)
6-18
图像模式
Raw Grayscale, Object
级联数量
100+
3D精度
+/-0.1mm
被动追踪距离
20m*
主动追踪距离
40m*


                   *使用直径16mm marker测得, 也可通过补充光源或使用更大直径marker增大观测距离。

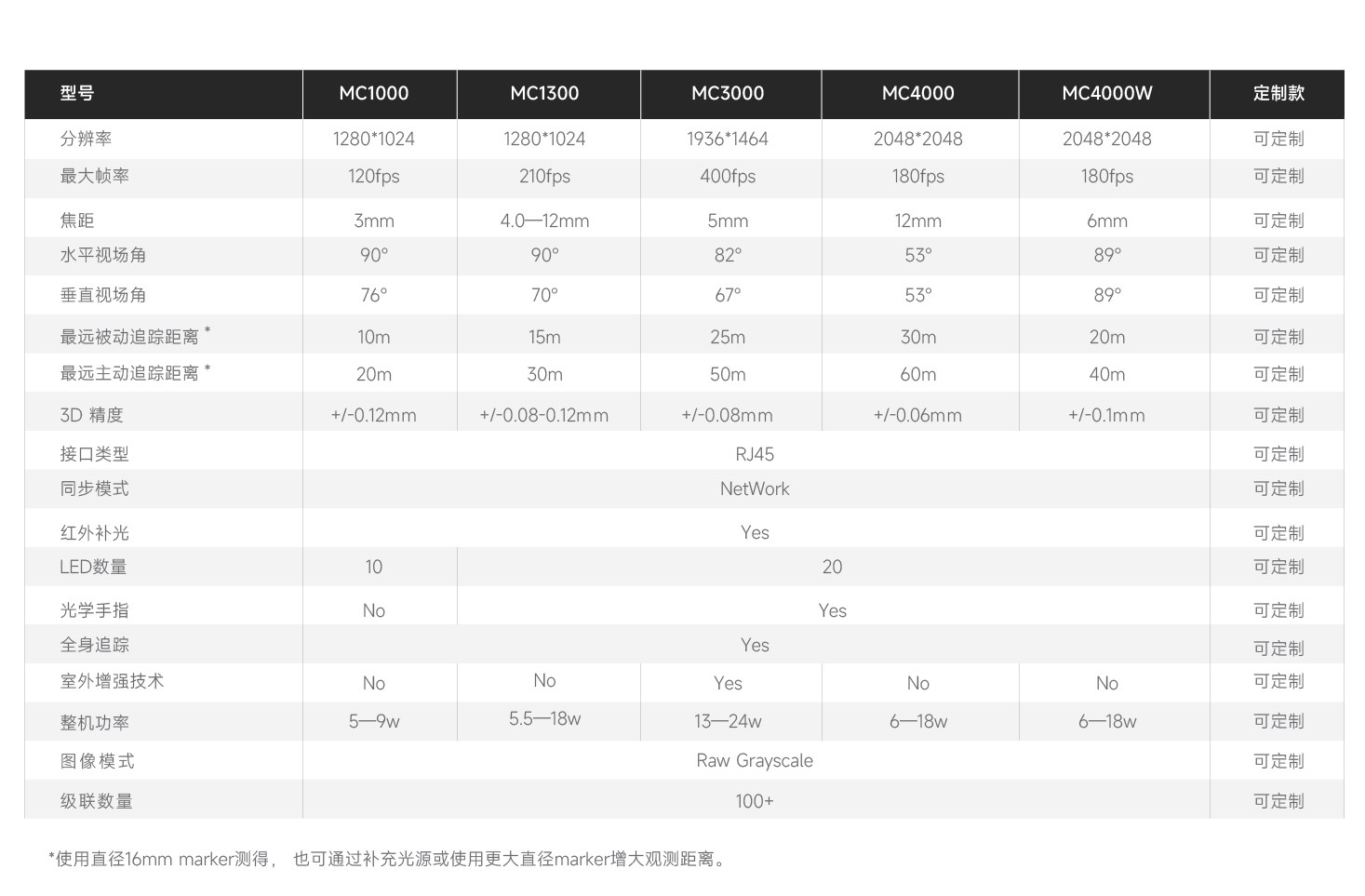

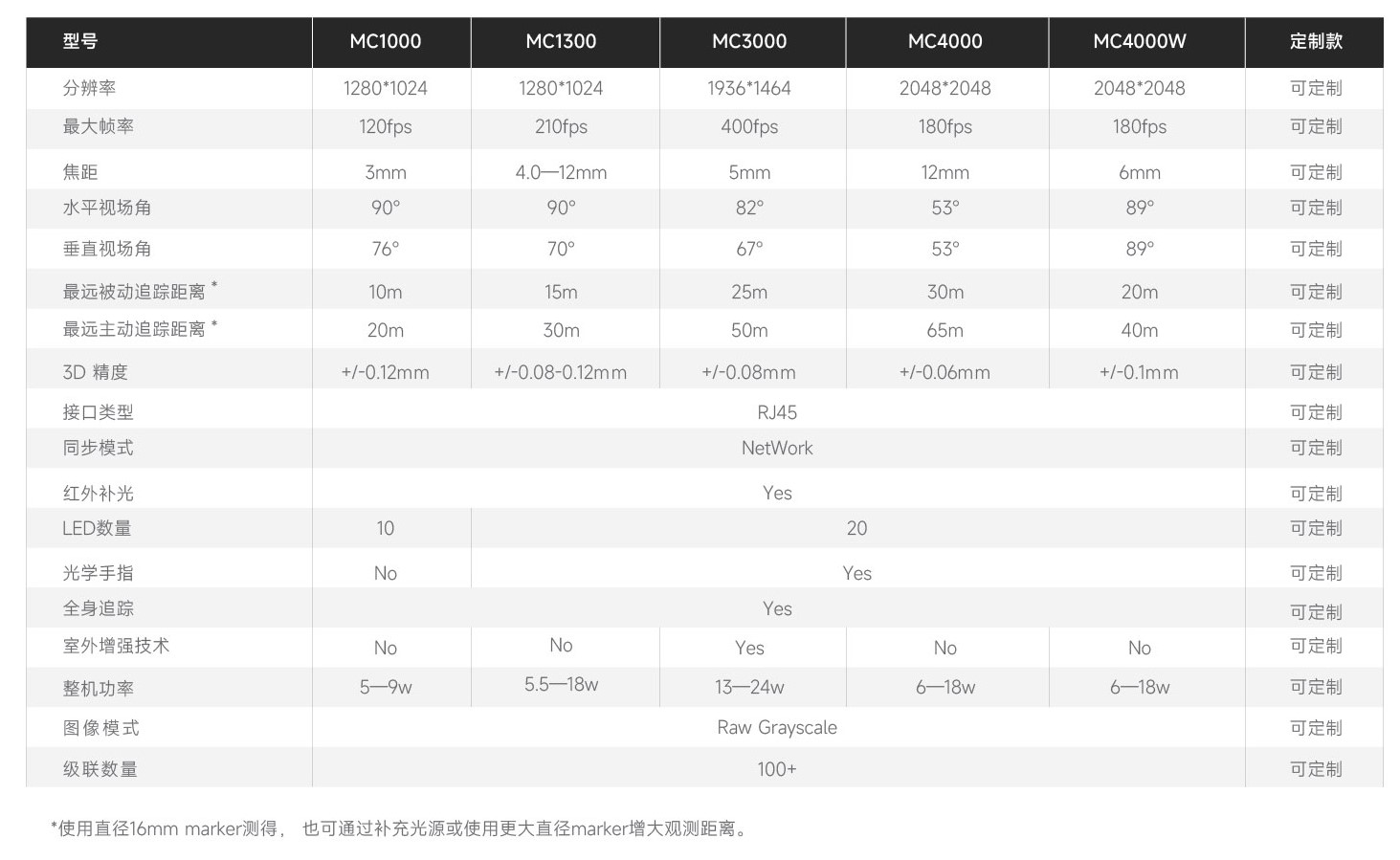

全部相机

型号:MC1000MC1300MC2000MC3000MC4000 MC4000W
焦距(毫米)34.0-1265
126
延迟(毫秒)8.34.82.62.55.55.5
接口类型GigE/PoE+GigE/PoE+GigE/PoE+GigE/PoE+GigE/PoE+GigE/PoE+
最大帧率120Hz210Hz380Hz400Hz
180Hz180Hz
同步模式NetworkNetworkNetworkNetworkNetworkNetwork
红外补光YesYesYesYesYesYes
分辨率1280*10241280*10242048 *10881936*14642048 * 20482048 * 2048
LED数量102020202020
光学手指NoYesYesYesYesYes
全身追踪YesYesYesYesYesYes
垂直视场角767049675389
水平视场角909089825389
整机功耗(瓦)6-106-186-1813-246-186-18
图像处式Raw Grayscale, ObjectRaw Grayscale, ObjectRaw Grayscale, ObjectRaw Grayscale, ObjectRaw Grayscale, ObjectRaw Grayscale, Object
级联数量100+100+100+100+100+100+
3D精度+/-0.12mm
+/-0.08mm-0.12mm+/-0.1mm+/-0.08+/-0.06mm+/-0.1mm
被动追踪距离101520253020
主动追踪距离2030405060
40



 *使用直径16mm marker测得, 也可通过补充光源或使用更大直径marker增大观测距离。
